0-0-1 – Test du capteur de température

1/ Introduction

Le capteur de température de blue robotics a une précision de 0,1°C et doit être impérativement utilisé avec une tension de 3,3v. Dans le cas d’un usage prévu avec une arduino, Blue robotics, recommande d’utiliser un convertisseur de niveau I2C.

Photo du capteur de température
Image : © blue robotics

Comme tout câblage I2C, celui-ci contient 4 fils. - Rouge : Vin (3,3v) - Noir : GND - Blanc: SDA (data) - Vert : SCL (clock)

Shéma de broches du câble du capteur de température
Image : © blue robotics

2/ Matériel et fournitures

2.1 Fournitures

2.2 Matériel

  • PC sur windows (de préférence) ou linux
  • Logiciel Arduino IDE

3/ Réalisation

3.1 Hardware

Pour réaliser le test de fonctionnement du capteur de température, j’ai utilisé : - Adafruit adalogger M0 - Platine de prototypage - 2 résistances 10kΩ - Le capteur de température I2C

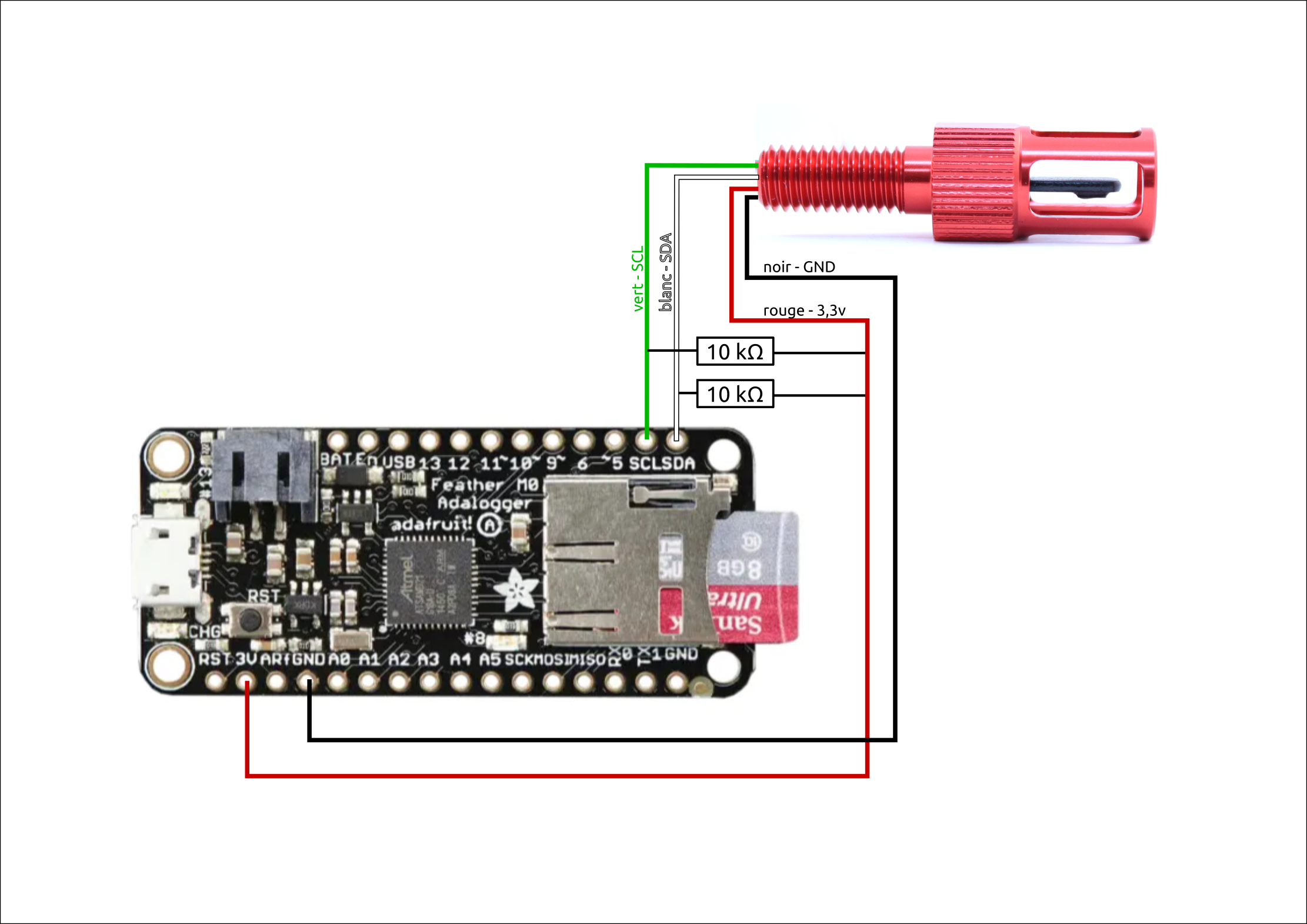

Réaliser les branchements suivants. On pourra sectionner le connecteur du capteur de température pour utiliser les fils dénudés. Shéma de broches du câble du capteur de température

3.2 Software

J’ai réalisé le premier test au moyen du programme proposé par la documentation de blue robotics. - Télécharger et installer la librairie Arduino TSYS01 - La la documentation de blue robotics indique d’utiliser convertisseur de niveau I2C. Dans le cas d’usage d’une adafruit M0 dont l’I2C est en 3,3v, il est possible de faire le branchement en directe. - Brancher la carte adafruit M0 sur l’ordinateur au moyen d’un câble USB. - Lancer votre logiciel Arduino IDE et copier coller ce programme :

#include <Wire.h>
#include "TSYS01.h"

TSYS01 sensor;

void setup() {

  Serial.begin(9600);

  Serial.println("Starting");

  Wire.begin();

  sensor.init();

}

void loop() {

  sensor.read();

  Serial.print("Temperature: ");
  Serial.print(sensor.temperature());
  Serial.println(" deg C");

  Serial.println("&#8212;");

  delay(1000);
}

  • Téléverser le programme en sélectionnant :

    • Le port comm correspondant à la carte branché sur USB ;
    • Le bon type de carte ;

  • Ouvrir le moniteur série en sélectionnant “9600”.

  • Ce dernier devrai renvoyer quelque chose comme :
Starting
Temperature: 19.06 deg C
&#8212;
Temperature: 19.07 deg C
&#8212;
Temperature: 19.07 deg C
&#8212;

4/ Références et développement.

4.1 La valeur de la température était remplacé par “ovf”

  • La mention “ovf” veut dire “overflow”, la chaine de caractére est trop longue.
  • Dans mon cas, il s’agissait des connectiques JST qui étaient défectueuses. J’ai donc refais la connectique du capteur entièrement.
